太阳能光伏提灌系统
解决无电地区人畜饮水或农业生产用水问题



中衍高晶新能源

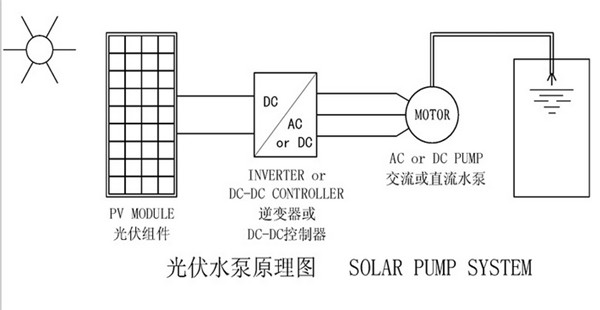

太阳能提灌站原理示意图

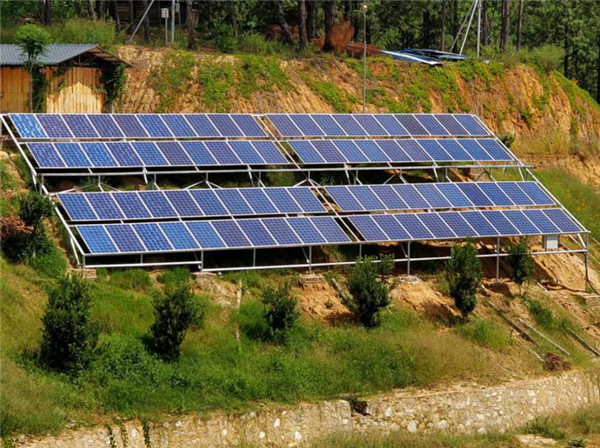

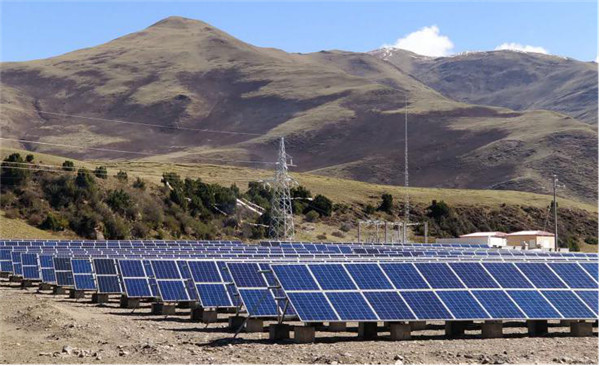

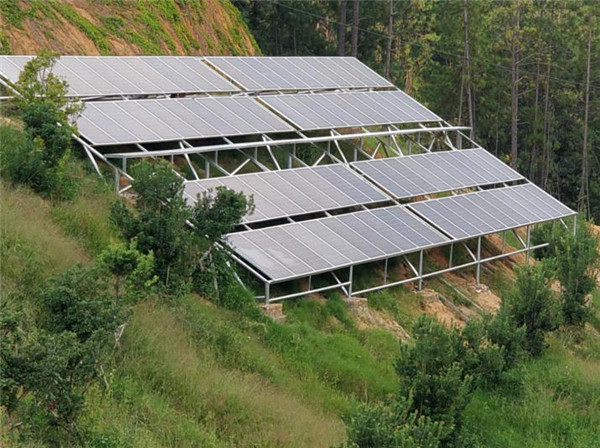

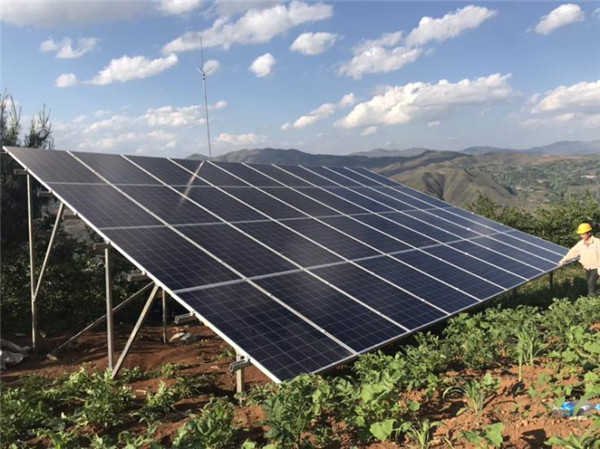

实际应用示意图

太阳能提灌站又名光伏水泵系统，该系统全自动运行，无需人工值守，系统主要由光伏扬水逆变器、光伏阵列、水泵等组成。系统省却掉蓄电池之类的储能装置，以蓄水替代蓄电，直接驱动水泵扬水。
光伏扬水逆变器对系统的运行实施控制和调节，实现优化功率点跟踪。当日照充足时 系统额定运行，当日照不足时，设定低运行频率满足， 太阳能电池电力的充分应用。在有阳光直接照射的情况下，光伏提灌每天的工作时间为4--7小时。（早上10点-下午5点）

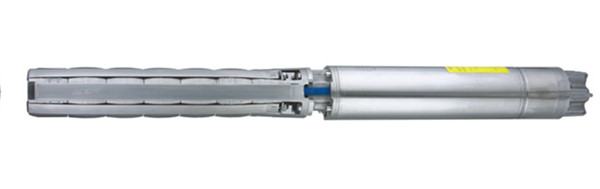

太阳电池阵列由多块太阳电池组件串并联而成，吸收日照辐射能量，将其转换为电能，为整个系统提供动力电源。光伏板产生的直流电通过扬水控制器，转变成交流电以后，再变频来驱动水泵，水泵从深井或江河湖泊等水源中提水，注入高位水箱/池，或直接接入灌溉或喷泉等系统。直流泵、交流泵、离心泵、轴流泵、混流泵、深井泵等均可使用，但是太阳能提灌因为其特殊性，需要根据功率订制太阳能水泵，并且优先选用潜水泵，不是非******情况，不会选择离心泵，因为离心泵需配置底阀，底阀为易损件，太阳能水泵为全自动运行系统。如果底阀损坏又未能 时间更换，极易引起电机空转发热损毁。
水泵配置一般是一备一用，当一个泵损坏，另一个泵可以立即投入使用，但是因为水泵长期处于水下或长期接触水源，长期不使用会引起锈蚀等不可预见故障，故当配置两台水泵是，一般是两台水泵交替使用，既可以延长使用寿命，又可以更早发现故障水泵。
此系统的设计主要需要知道以下数据：
一、高水位水池与水源地的海拔高低落差。
二、高水位水池与水源地之间管道的长度及管道的大小。
三、每天的用水需求，以立方米为单位。
四、光伏提灌系统的安装地及安装环境（平地、坡地、有无阴影遮挡等）。

中衍高晶新能源根据贵方提供的现场数据以及供水要求：

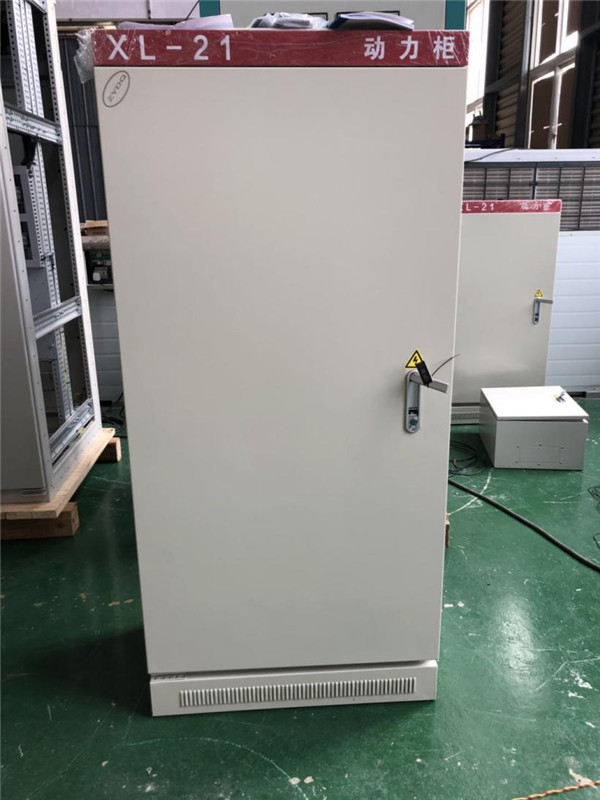

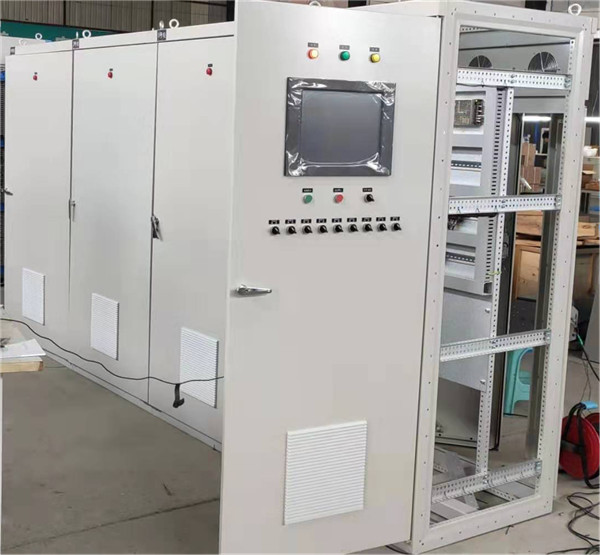

PLC控制柜

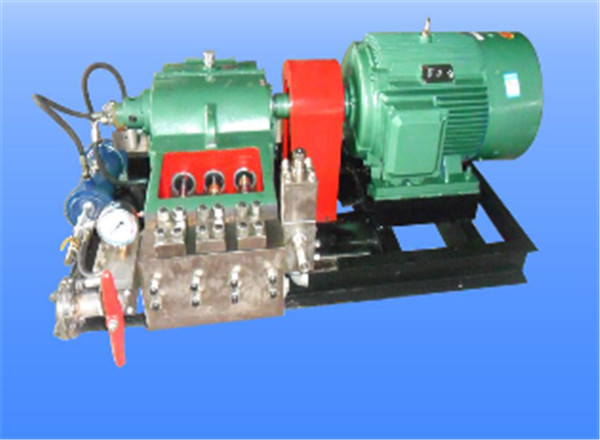

高压容积泵

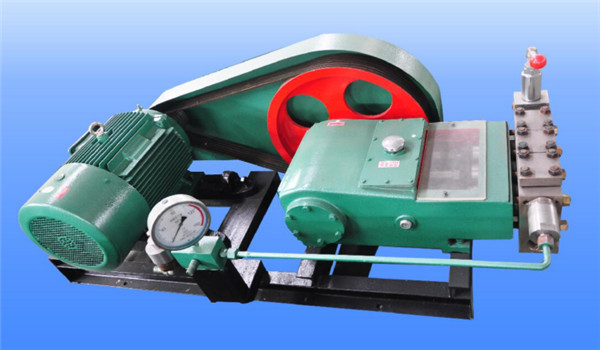

高压容积泵

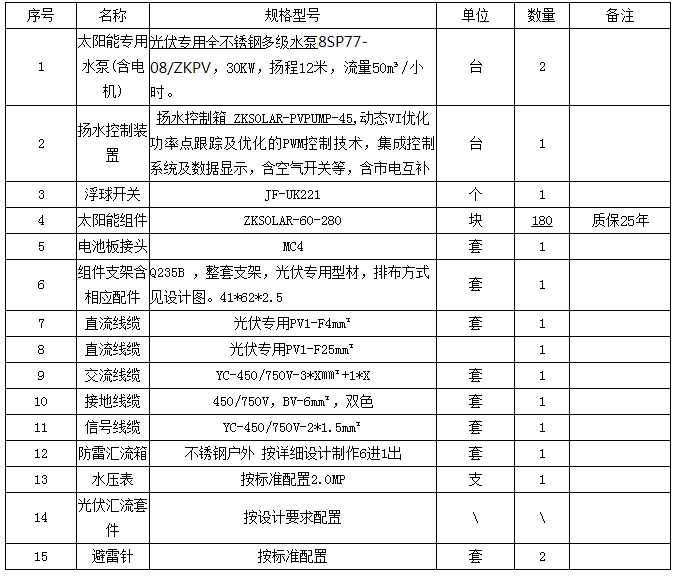

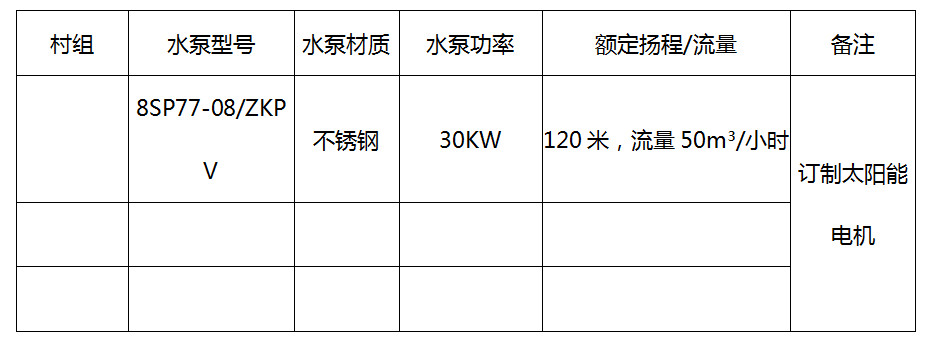

配置单：
